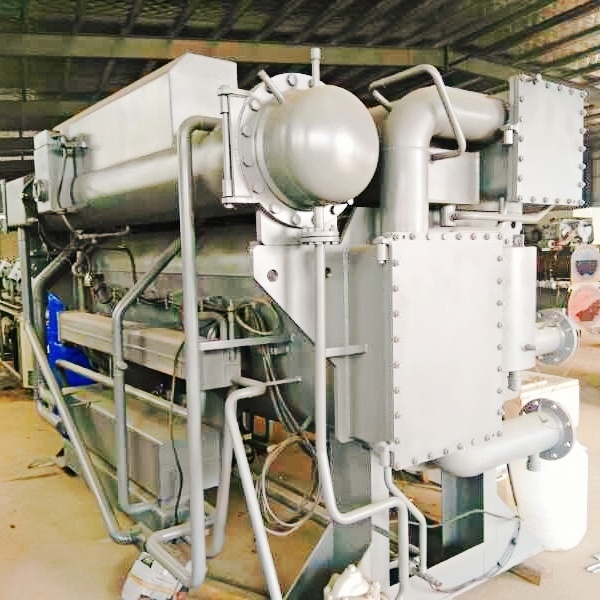

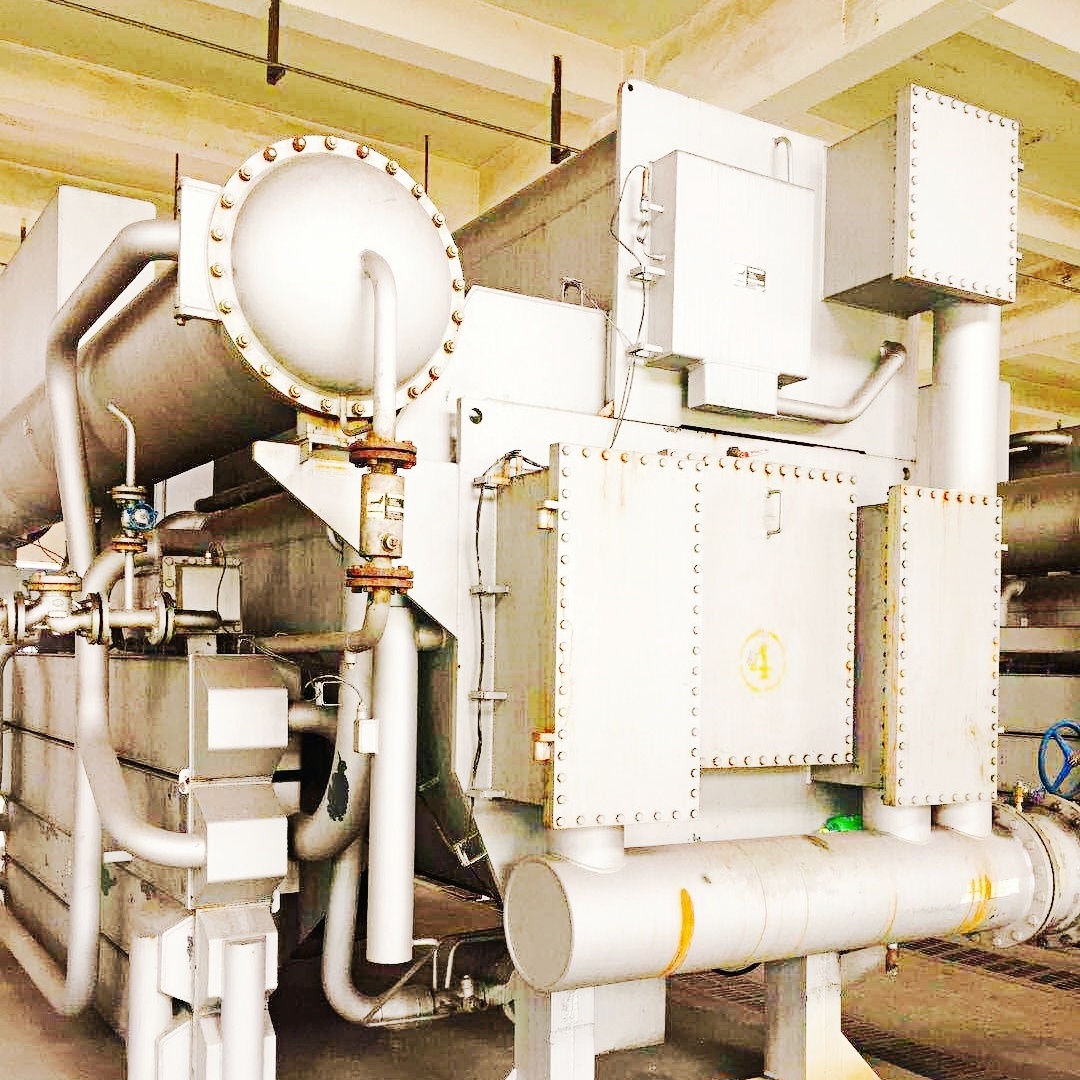

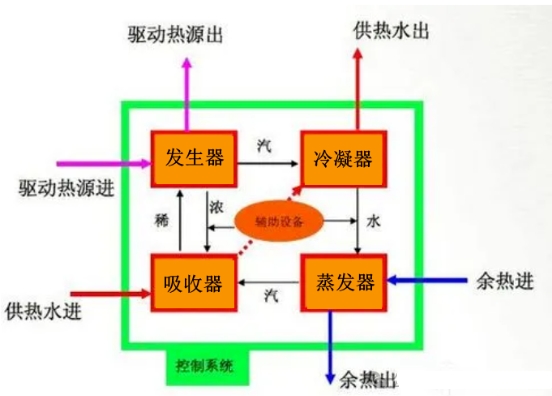

吸收式換熱機組如前面原理介紹中說明的那樣，以水為冷媒，使

用化鋰水溶液為吸收液的吸收式熱泵機組，供給熱水。主機是由

蒸發器、吸收器、冷凝器、發生器、溶液熱交換器、水-水板換、自動抽氣裝置、運行盤、安全裝置等構成。各部分功能如下。

從發生器過來的溴化鋰濃溶液噴淋在傳熱管表面，吸收冷劑蒸汽

變成稀溶液，同時釋放出大量熱量;熱水在傳熱管內流動，吸收熱量，冷卻溶液。稀溶液經過溶液泵加壓提升，進入發生器內。

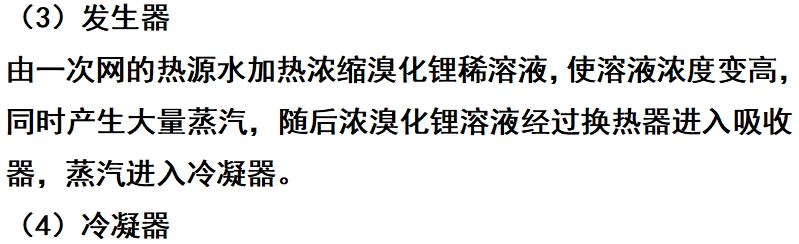

來自發生器的高溫水蒸氣將熱量傳給盤管內的二次水，二次水被

加熱。水蒸氣冷卻凝結并流入蒸發器。

可將內部所產生的不凝氣體或空氣等自動儲存在抽氣箱內的自動

抽氣裝置，由抽氣泵、壓力感應器、抽氣管路及電磁閥構成，來

保持機組的真空。

一次水調節閥，根據熱負荷的變化調節進入機組的一次水量。由

此將二次水的目標溫度控制在設定值。

以上部分都是大溫差機組原理核心的部件，為了完成核心部件的

功能。在實際生產和使用機組時，會有電氣控制系統和外部管路

控制等功能。
