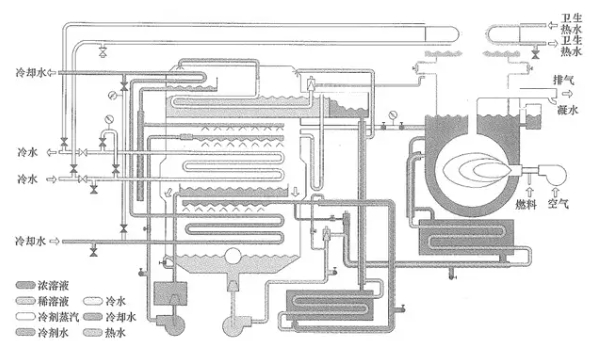

溴化鋰直燃機制冷過程原理圖如圖1所示。

圖1 ??溴化鋰直燃機制冷過程原理圖

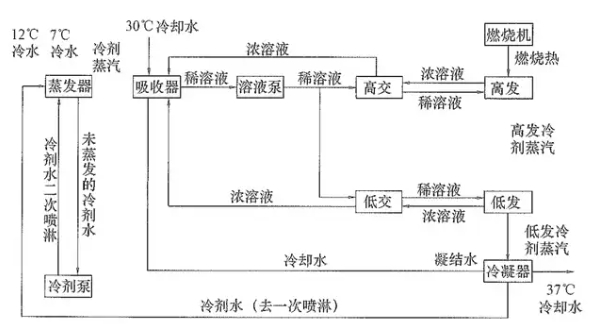

溴化鋰直燃機制冷流程圖如圖2所示。

圖2 溴化鋰直燃機制冷流程圖

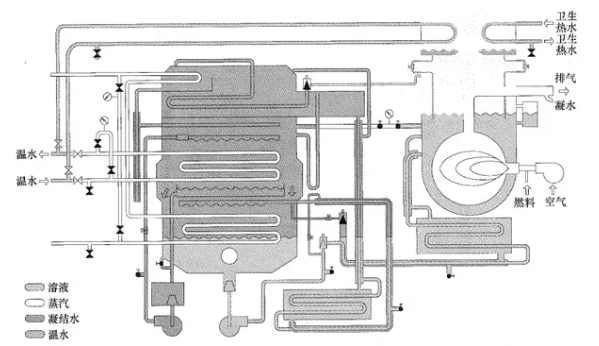

溴化鋰直燃機制熱流程圖如圖3所示。

圖3 溴化鋰直燃機制熱流程圖

直燃機通過燃氣（或燃油）直接提供熱能，制取5℃以上冷水和70℃以下熱水的

冷熱水機組。直燃機通常是由高壓發生器、低壓發生器、冷凝器、蒸發器、吸

收器等主要設備組成。

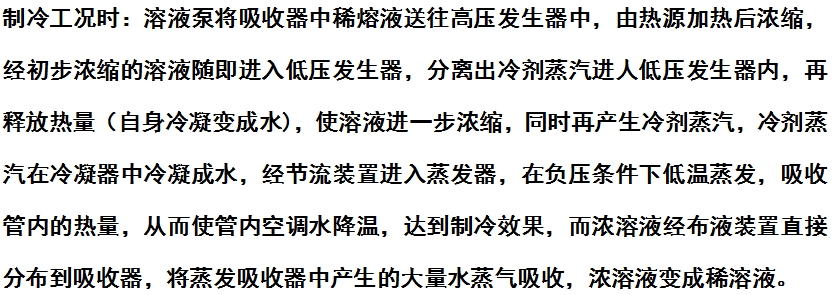

制冷循環過程是溴化鋰溶液在機內由稀變濃，再由濃變稀和冷劑水由液態轉為

汽態，再由汽態轉為液態的循環，兩個過程同時進行，周而復始，達到制冷目

的。
